Если внести эти правки в Nif.xml файл то можно существенно упростить отображение этого объекта!
Примечание! Векторы, нормали и дистанция - записываются в кватернионах.
Хотя габариты, позиция и поворот "прямым значением", т.е. как оное показано в 3д МАХе.
Равно поворот влияет на "позицию" в разделе плайна
Т.е. если положение 32х в дистанции, то 31.0003 в нормалях.
Примечание.
если нормали в нулях и distance 0 - частицы работают
если сменить значение нормалей и distance оставить 0 - не работают.
Впрочем, лучше использовать 3д МАХ (как по прежнему безальтернативную на 2026ой год) возможность осмысленного управления коллайдерами в сцене.
после замены ниф.ХМЛ файла
описание
bounce
Упругость, сила.
Какую скорость "отскока" будут приобретать частицы.
Чем больше, тем быстрее частицы будут ускоряться при контакте с коллайдером.
Height
Габариты дефлектора.
X и Y. Т.к. плоскость.
Width
Position
Позиция системы частиц в сцене + поправка на положение коллайдера.
Т.е. да, это положение коллайдера завязано на координаты частиц в сцене! Берутся координаты частиц в сцене файла и к ним добавляется смещение позиции коллайдера.
Это позиция самих частиц а не их эмиттера! Обращайте на это внимание, особенно при работе с частицами в нифскопе.
Т.е. эмиттер может находится вообще где угодно в сцене и здесь крайне важно правильно указывать положение самих частиц (именно частиц а не их ноды)!
X Axis
Поворот по осям.
Без оси Z, т.е. крутить коллайдер вокруг его собственной оси, не имеет смысла.
Y Axis
Plane
Это (критически) важный параметр, отвечающий, собственно за реакции частиц!
Фактически, имеет смысл менять поворот коллайдера только в этом разделе.
А не в разделе Axis. Хотя 3д МАХ записывает положения в оба раздела.
Само значение поворота коллайдера записывается в разделе Normal в кватернионах.
Т.е. поворот на 16* (в МАХе) даст что-то вроде 0.4 и 0.8 с поправкой на ось поворота, в ниф файле. Т.е. если планируется работать с частицами только в нифскопе, стоит подготовить калькулятор для пересчета градусов в кватернионы.
А равно учитывать оси поворот +-XY
Normal
Это направления отскока частиц.
Да, это поворот коллайдера по отношению к частицам.

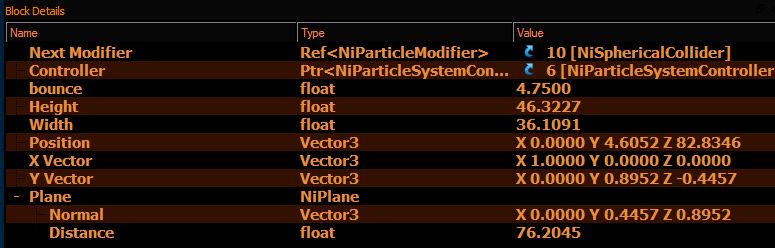

Как видно на скриншоте, значение Normal это инвертированное значение из Y vector.
Если значения в нулях, частицы не реагируют!
Т.е. это критически важный параметр.
Constant
Дистанция до дефлектора на которой частицы начнут реагировать.
Если значения в нулях, частицы не реагируют!
Т.е. это критически важный параметр.
Описание настроек дефлектора (с ниф.хмл файлом по умолчанию) (для 1.1.3 версии).
Нифскоп 1.1.3 по умолчанию
после замены ХМЛ файла
в МАХ
описание
Unknown Float 1
bounce
bounce
Упругость.
Определяет на сколько бодро частицы будут отскакивать от дефлектора.
1 в МАХ = 1.0000 в ниф файлах.
Unknown Float 2
length
Icon length
length
Габариты дефлектора.
Длина. Определяет область, попадая в которую частицы будут отскакивать в сторону.
Unknown Float 3
width
Icon width
width
Ширина.
-\\-
Unknown Float 4
position.x
position.x
Позиции... системы частиц!
НЕ ЭМИТТЕРА! Обращайте на это внимание!!!
Т.е. при работе в нифскопе следует учитывать, что эмиттер и частицы могут иметь разные координаты.
И следует брать координаты (самих частиц) не их ноды! и не их эмиттера!
