NiBillboardNode примечания
- биллбоард нода "смотрит" осью Z в камеру, а осью X вверх.
отчего она и должна лежать ровно в плоскости (пола) при создании объекта в МАХе.
- Вращение идет от цента опоры объекта.
Это весьма важно учитывать, чтобы (например) ореол не болтался где-то вокруг объекта.
|
|
|
|

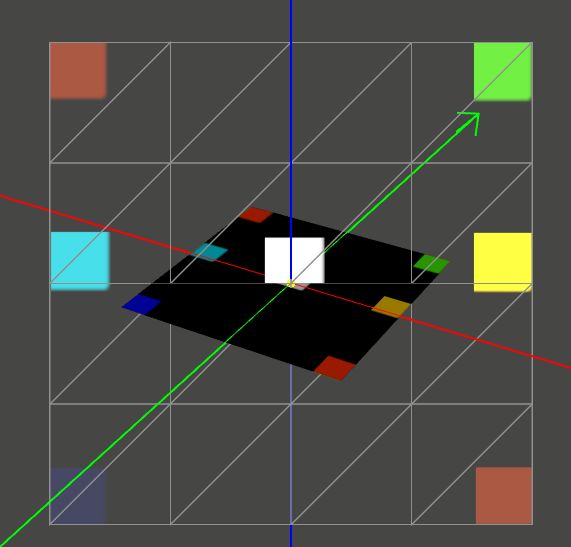

Точка опоры и самой ноды спрайта и его шейпа в нулевых координатах.
|

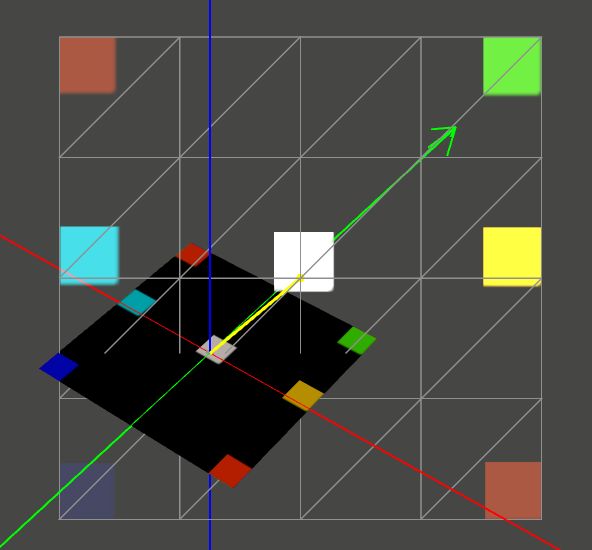

Шейп смещен от центра.
Теперь спрайт будет "болтаться".
|
Смещением можно пользоваться в различных (созидательных) целях.
Т.е. иногда смещать точку опоры самой Ноды, может быть полезно.
- Размером спрайта правильнее управлять через настройки Шейпа и настройки Билборд Ноды лучше не трогать.
- Если требуется сместить спрайт относительно каких-то координат но избежать "болтанки". Билборд ноду следует упаковать в обычную niNode.
И далее перемещать именно ее.
- Если включение Billboardа привело к превращению шейпа в узкую полосу:
(что случается если объект создавался в вертикальном положении)
|
|
|
|

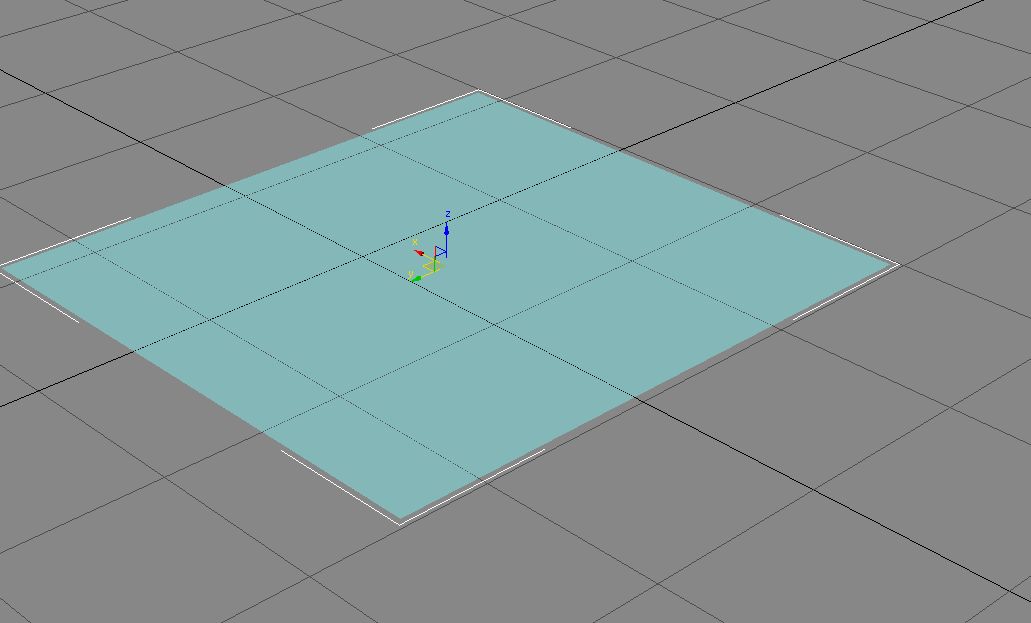

Правильное положение!
|

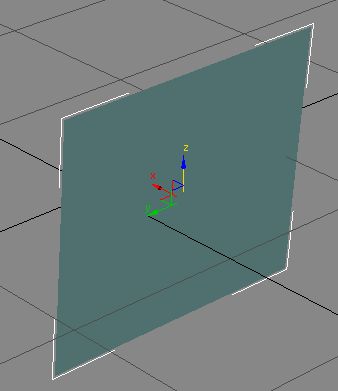

Неправильное!
|
т.е. объект для спрайта, должен лежать в плоскости пола, не не стоять к ней вертикально!
Это касается, в первую очередь, плоских объектов. Но сферы и прочее также должны это учитывать в известной степени.
Для исправления этой оказии:
- вызвать меню позиции шейпа (transform->edit) и «покрутить» его по осям.
- Также, иной раз, отображение в нифскопе и игре могут сильно отличаться!
Обязательно просматривайте все внесенные изменения в окне Рендера КСа.
- Не важно что использовано в шейпе: сфера, плоскость, куб — объект будет всегда повернут только одной стороной к камере.
Однако, использование объемных спрайтом может иметь свой резон и в ряде случаев, предпочтительнее простой плоскости!
- Достаточно переименовать любую ноду в NiBillboard, что бы окно флага изменило свое содержимое.
Т.е. шейпы содержащие скин, перестают смотреть на камеру. Т.к. их вертексы жестко привязаны.
Однако, если сделать саму кость билбордом... наверное это, что-то может сделать.
Не проверялось.
- Если эмиттер частиц сделан Billboard-ом, это повлияет на его частицы.
Можно получить всегда направленный в одну сторону поток, т.е. в зависимости от взгляда игрока.
Например, стелющийся по земле дым от костра, либо некий указатель показывающий некое направление.
Либо глаза реагирующие на игрока.
- Billboard, можно использовать, как быстрый способ создания интерактивного освещения объектов в игре!
Т.е. эффект добавляется в состав Билборд ноды и теперь он сможет отслеживать положение камеры игрока в реалтайме.
Также, можно применять в моделях существ, чем получить весьма забавный эффект подсвечивания контура объектов!
Однако, здесь отмечалась проблема позиции.
Т.е. билборд может находиться в координатах отличных от нулевых, это влечет ошибки поворота оного к игроку.
Возможно подойдет для использования в небольших объектах.
Где билборд в центре, а все остальные объекты - вокруг.
Т.е. решают проблему вылезающих из орбит глаз, как это случается если использовать вспомогательные шейпы.
Т.е. если разместить текстурный эффект в билборд ноду и указать его влияние на поверхность, то можно точнее управлять зоной наложения.
- Все ореолы, следует помещать в niCollisionSwitch (КС) ноду!
Это избавляет от неприятного эффекта, когда сообщение с названием объекта появляется до фактического контакта прицела с "физической" поверхностью.
Также, добавление БоундБокса позволит дополнительно управлять положением плашки с названием предмета!
Помимо этого, упаковка в КС ноду избавит от оказии, когда стрелы и фаерболы взрываются при касании ореола.
Особенно критично, если ореол вокруг объекта, имеет большой диаметр.
- При использовании билборд ноды для текстурного эффекта в глазах НПС или Существа (возможно требуется) добавлять (скрытый шейп).
Т.е. кроме самого эффекта, билборд нода, должна содержать еще и обычный шейп.
Примечание.
Билборды полезно дополнять свойствами трафарета!
Это позволяет получить не только более плотное насыщение цвета, но и дополнительные возможности!
Ореол За или Перед объектом? Или сразу с двух сторон? Предотвратить вылезание глаз из орбит?
Трафарет нам в помощь!
Скрины здесь.
Примечание.
Билборд объекты будут иметь проблемы при использовании в парных деталях брони.
Но это можно исправить добавлением свойств трафарета.
Примечание.
Статичная частица, уже является готовым Билбордом.
Примечание.
Внезапно (2024) оказалось, что билборды (все таки) можно комбинировать с ЛукАт контроллером!
Т.е. при правильной организации иерархии объектов, ЛукАт позволит добавить немного больше анимаций для Билборда!
Главное соблюдать правильную иерархию объектов!
niBsAnimNode
-LookAt
-niBillboardNode
-niTriShape
Но если поместить бсАнимНоду в состав Билборда - все нарушится!
Равно, нельзя указывать целью влияния ЛукАт-а, БилБордНоду, или вложенные в нее шейпы!
Есть мнение, что нечто подобное использовалось в играх от Пираний.

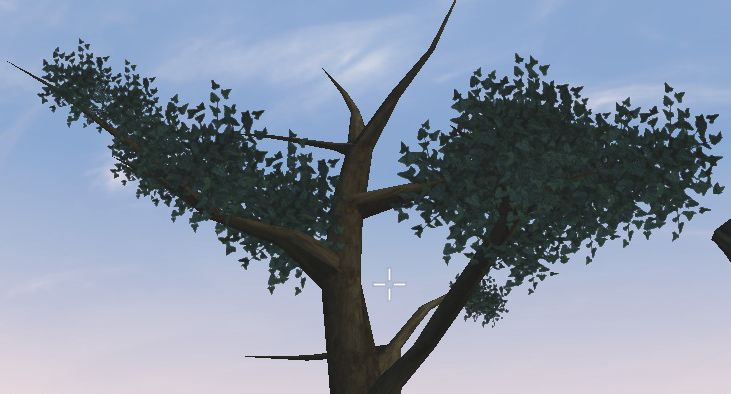

Особенно в Готике3 и Ризонах, где листва деревьев явно сделана спрайтами, однако, можно видеть анимации покачивания и пр.
Т.е. собственно выше показанная конструкция была попыткой это проверить.
